PTL-200-01 電容式液位變送器

產品概述

PTL-200-01 電容式液位變送器在高溫、高壓、易結晶、強腐蝕以及易堵塞等惡劣條件下實現各種液體的連續檢測，同時也能把污水、鍋爐水位以及酸堿溶液進行測量，整機不具備任何可動以及彈性部件，由此耐沖擊、便于安裝且可靠性和精度都較高。

產品特點

采用電容式測量原理，結構精巧、易于安裝；可靠性極高，維護量極少；多種信號輸出，方便不同系統配置；適用于高溫高壓容器的液位測量，且測量值不受被測液體的溫度、比重及容器的形狀、壓力影響；特別適用于酸、堿等強腐蝕性液體的測量；完善的過流、過壓、電源極性保護。

應用范圍

廣泛應用于液壓傳動、油罐；工程機械、汽車油箱、化學工業；自來水、容器罐體、石油化工、輕工業、食品行業、國防。

技術參數

                        工作電壓 12-30VDC
輸出 4-20mA
測量范圍 0-2000mm（可定制）
盲區范圍 探棒底部有14mm盲區
測量精度 ±0.5％FS、±1％FS
零點、滿程標定 模擬輸出，外部導線標定，數字輸出，數字協議標定
耐壓強度 30MPa
工作溫度 20到85℃
儲存溫度 -40-125℃??
沖擊 ±10g
機械振動 ±10g
防護等級 IP65? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
材料 不銹鋼 φ16 12mm不銹鋼
安裝方式 法蘭或螺紋安裝（可定制）
電氣連接 安普帶波紋管或直接引線

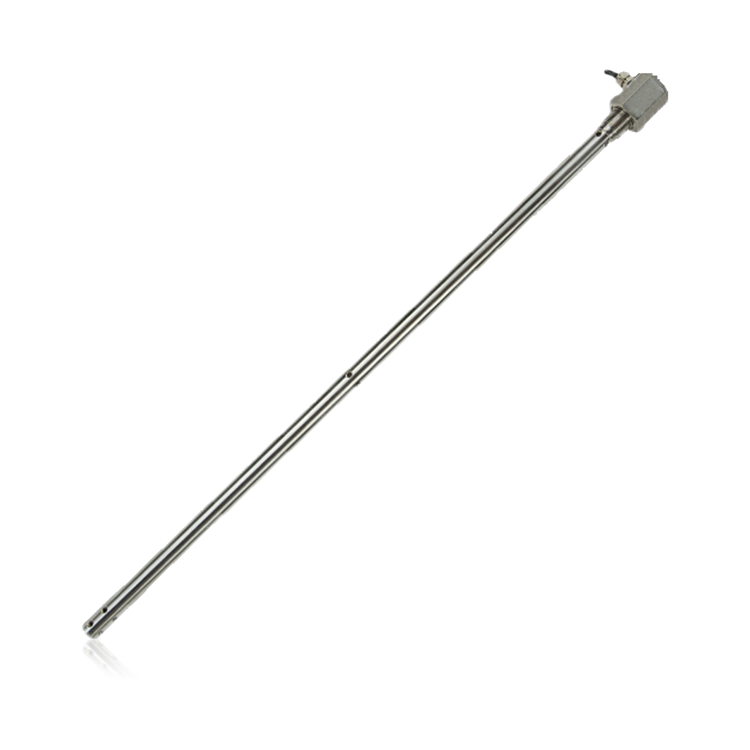

外觀圖

技術文檔

PDF電容式液位變送器產品文檔下載
PDF電容式液位變送器說明文檔下載

工作電壓	12-30VDC
輸出	4-20mA
測量范圍	0-2000mm（可定制）
盲區范圍	探棒底部有14mm盲區
測量精度	±0.5％FS、±1％FS
零點、滿程標定	模擬輸出，外部導線標定，數字輸出，數字協議標定
耐壓強度	30MPa
工作溫度	20到85℃
儲存溫度	-40-125℃??
沖擊	±10g
機械振動	±10g
防護等級	IP65? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
材料	不銹鋼 φ16 12mm不銹鋼
安裝方式	法蘭或螺紋安裝（可定制）
電氣連接	安普帶波紋管或直接引線
