產品概述

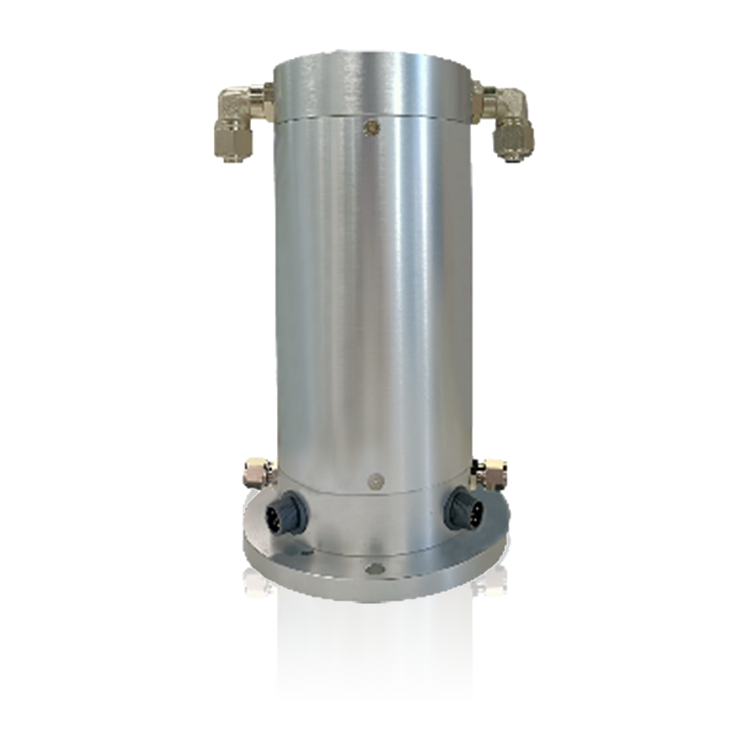

PTP-300-05 超聲波靜力水準儀是一款測量相對高程的高精度測量儀器。儀器采用我司自主創新的超聲波傳感器直接測量容器內液位，通過基準點與觀測點液位的變化量，計算得出沉降量。

產品特點

采用低功耗設計，可持續穩定工作/采用IP68設計標準，防護性能優異、工業級設計，耐高低溫，適用惡劣環境、內置傾角傳感器，能更好地判斷安裝后的設備狀態。

應用范圍

產品主要應用于大型建筑物，如水電站廠、大壩、高層建筑物、核電站、水利樞紐工程，鐵路、地鐵、高鐵，綜合管廊等各測點不均勻沉降的測量。


量程
100mm、200mm、300mm
分辨率
0.01mm
測量精度
0.1mm（0.1%FS)
工作電壓
DC 9-36V
功耗
0.6W
電氣連接
五芯航空接頭
通訊接口
RS485
通訊協議
Modbus
工作溫度
-40℃~+80℃
工作濕度
5%-95%
溫度補償范圍
-20℃~+70℃
防護等級
IP68? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
外殼材質
鋁合金
外形尺寸
φ80×184mm（底座φ108）
內置
內置傾角傳感器
