PTW-600-20 三維式超聲波風速風向傳感器

產品概述

PTW-600-20三維超聲波風速風向傳感器采用先進的超聲波測量技術，獨特的結構設計，大大減小了風阻的影響，提升了測量的精度。全金屬材質，沒有任何移動部件，堅固耐用，可以同時測量水平和垂直方向的風向，X/Y/Z 軸風速(即U、V、W 矢量輸出)。適應在各種環境下，全天候的運行，為各領域的氣象監測提供可靠數據。

產品特點

精準測量三維風速風向參數(合成風速、水平風向、垂直風向) 先進的算法可以消除因溫度、濕度及大氣壓的變化對風速風向測量的影響堅實耐用的外殼設計，便于安裝沒有移動部件，整個系統免維護 全天候測量，超聲波測量原理

應用范圍

廣泛應用于城市環境監測、風力發電、氣象監測、橋梁隧道、航海船舶、航空機場等領域。

技術參數

                        供電電壓 DC 9-24V
信號輸出 RS485
通訊協議 標準MODBUS協議
波特率 9600 bps
平均功耗 2W
工作溫度 －40 - 80℃
工作濕度 0-100%RH
防護等級 IP66
監測要素 合成風速、水平風向、垂直風向、X/Y/Z軸矢量風速
合成風速 量程：0～60m/s? ? ? ? ? ? ? ? ? 精度：±(0.5+3%FS)
水平風向 量程：0～359°? ? ? ? ? ? ? ? ? ? ? 精度：±3°
垂直風向 量程：-90～ 90°? ? ? ? ? ? ? ? ? ?精度：±3°
X 軸風速 量程：0～60m/s? ? ? ? ? ? ? ? ? 精度：±(0.5+3%FS)
Y 軸風速 量程：0～60m/s? ? ? ? ? ? ? ? ? 精度：±(0.5+3%FS)
Z軸風速 量程：0～60m/s? ? ? ? ? ? ? ? ? 精度：±(0.5+3%FS)

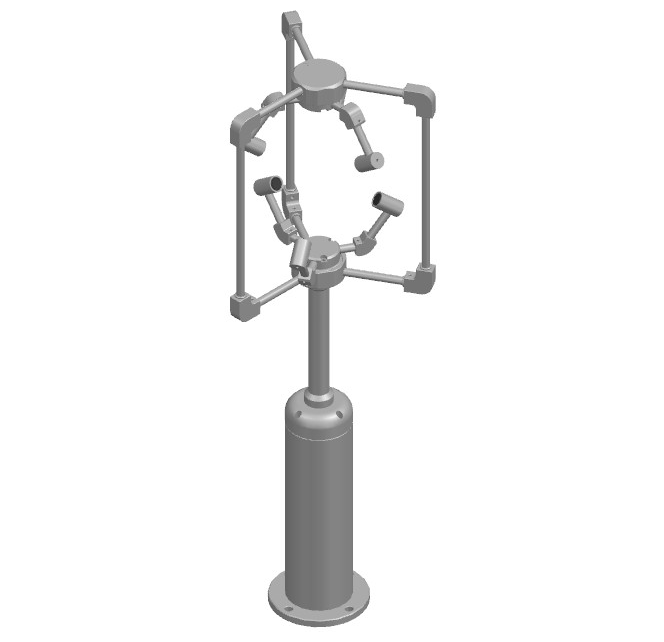

外觀圖

技術文檔

PDF三維式超聲波風速風向傳感器產品文檔下載
PDF三維式超聲波風速風向傳感器說明文檔下載
