PTP-900-04 單晶硅壓差變送器

產品概述

PTP-900-04 單晶硅壓差變送器用于測量液體、氣體或蒸汽的液位、密度、壓力，然后將其轉變成4-20mA HART電流信號輸出，也可與BST9900、HART375或BST Modem相互通信，通過他們進行參數設定、過程控制。

產品特點

采用進口單晶硅傳感器較之傳統的金屬電容壓力/差壓變送器精度、穩定度、抗干擾能力有大幅度的提高。OLED點陣顯示器、視角廣、畫質均勻、工作溫度寬。

應用范圍

產品主要用于火力發電、核電、石油冶煉、化工、鋼鐵、造紙、制藥、食品、水泥制造等領域。

技術參數

                        精度 ±0.1％ URL ±0.2％ URL? ? ? ??
信號輸出 4-20mA或4-20mA疊加HART? ?
供電電壓 24VDC（12VDC-45VDC）
介質溫度 -40-+100℃
穩定性 六個月 ±0.1％ URL
環境濕度 0-100％相對濕度
整機工作溫度 -40-85℃（不帶液晶表頭）-30-60℃（不帶液晶表頭）
儲存溫度 -40-+100℃（不帶液晶表頭）-40-+70℃ （帶液晶表頭）
溫度影響 ±（0.2％URL+0.18％檢驗量程）/56℃
負載影響 沒有負載影響，除非電源電壓有變化
EMI/RFI影響 由20至1000MHz，場強達致30V/M時，輸出漂移小于±0.1％量程
電源影響 小于輸出量程的0.0059％/V ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
穩定性 六個月 ±0.1％ URL
振動影響 在任意軸向上200HZ下振動影響為±0.05％URL/g
振動影響 在任意軸向上200HZ下振動影響為±0.05％URL/g
安裝位置影響 零點漂移最大為±0.25KPa。所有的零點漂移都可以校正；對量程無影響。
零點正、負遷移 零點負遷移時，量程下限必須大于或等于－URL零點正遷移時，量程上下限必須小于或等于﹢URL。校驗量程必須大于或等于最小量程。
零點與過壓極限 變送器任意一側加0至13.79MPa壓力不會引起損壞。在3.45KPa至13.79MPa的靜壓范圍工作時符合性能規格要求。
測量量程 測量量程1：0-1.3-7.5KPa? 測量量程2：0-6.2-37.4KPa? 測量量程3：0-31-186.8KPa?
測量量程4 0-117-690KPa? ?測量量程5：0-345-2068KPa
阻尼時間常數 時間常數可調，以0.1秒遞增，由最小至16.0秒。

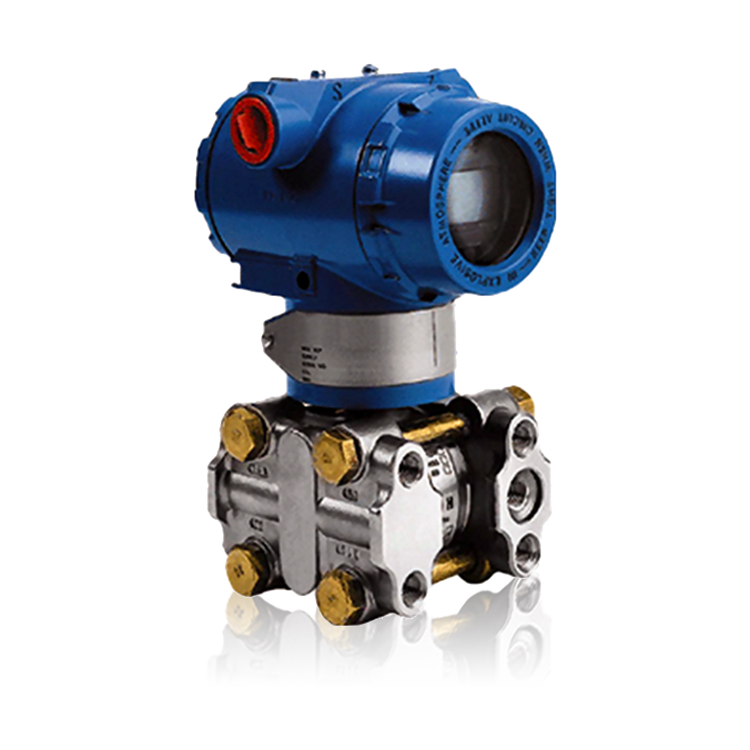

外觀圖

技術文檔

PDF單晶硅壓差變送器產品文檔下載
PDF單晶硅壓差變送器說明文檔下載
