PTP-900-13 數顯式壓力表

產品概述

PTP-900-13 數顯式壓力表是以高性能電子元器件為基礎，以進口高精度壓力敏感元件為測量元件，采用先進的數字電路把壓力敏感元伯感應的電力信號轉 換成模擬及數字型號的現場數顯變送器。

產品特點

帶顯示，有輸出，簡單便捷。整機防水圈結構，防護等級 IP65 鋁合金材質簡潔美觀，高性能、全固態 采用高集成度橋式壓力傳感器信號調理專用先進芯片，高精度、高穩定性電流型有反極性保護，性能可靠，使用安全方便全溫區溫補，良好的電氣性能及長期穩定性

應用范圍

廣泛應用于水電，自來水，石油，化工，機械，液壓等行業，對流體介質的壓力進行現場測量顯示和控制。

技術參數


壓力類型 表壓、絕壓、密封壓
測量范圍 -100kPa…0～10kPa…5MPa
測量精度 0.5%FS
輸出信號① 模擬量：4-20mA或0-10V
輸出信號② 數字量：RS485
工作溫度 -40~85℃
防護等級 IP65
儲存溫度 -40-125℃
安裝方式 M20*1.5可定制
電氣接口 接線端子（或直接引線）
負載電阻 50（U-10）Ω【4-20mA】，大于10KΩ【V】
靈敏度溫度漂移 ±0.02％FS/℃? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
長期穩定性（12個月） ±0.1％FS
過載壓力 200％FS
破壞壓力 300％FS
機械振動 ±20g 、沖擊（20ms）100g
電磁兼容 （EMC）EN61000-6 靜電放電抗擾度：IEC61000-4-2 電磁場抗擾度：IEC61000-4-3

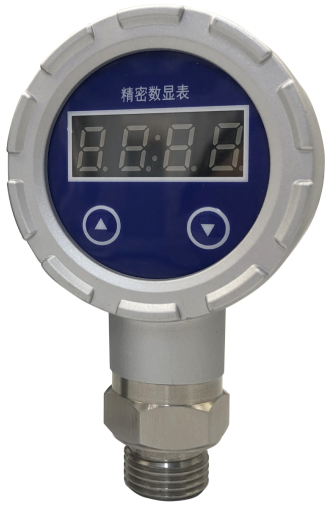

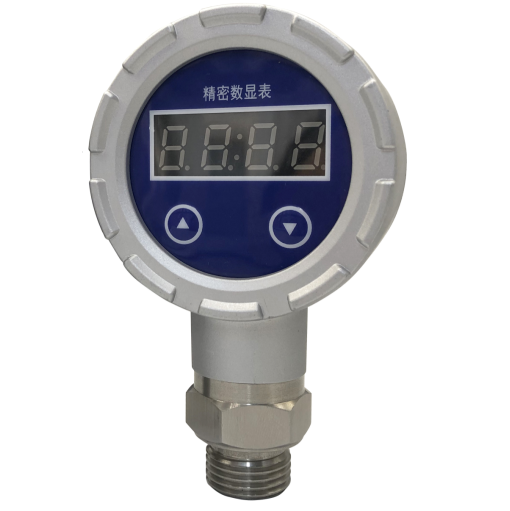

外觀圖

技術文檔

PDF數顯式壓力表產品文檔下載
PDF數顯式壓力表說明文檔下載

壓力類型	表壓、絕壓、密封壓
測量范圍	-100kPa…0～10kPa…5MPa
測量精度	0.5%FS
輸出信號①	模擬量：4-20mA或0-10V
輸出信號②	數字量：RS485
工作溫度	-40~85℃
防護等級	IP65
儲存溫度	-40-125℃
安裝方式	M20*1.5可定制
電氣接口	接線端子（或直接引線）
負載電阻	50（U-10）Ω【4-20mA】，大于10KΩ【V】
靈敏度溫度漂移	±0.02％FS/℃? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
長期穩定性（12個月）	±0.1％FS
過載壓力	200％FS
破壞壓力	300％FS
機械振動	±20g 、沖擊（20ms）100g
電磁兼容	（EMC）EN61000-6 靜電放電抗擾度：IEC61000-4-2 電磁場抗擾度：IEC61000-4-3
