產品概述

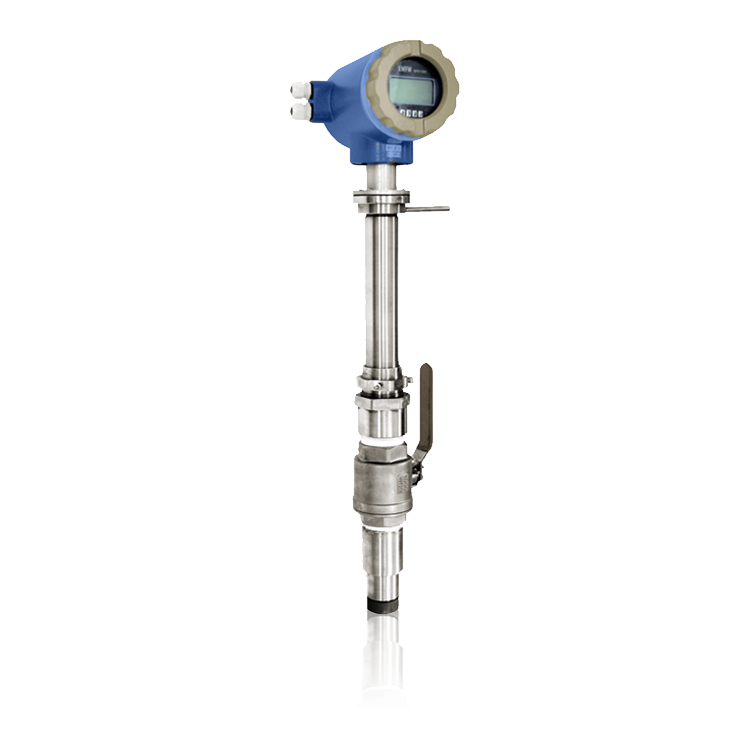

PTF-200-05 插入式電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣資料非導磁合金短管。兩只電極沿管徑偏向穿通壁固定在測量管上。其電極頭與襯里內外表根本齊平。勵磁線圈由雙向方波脈沖勱磁時，將在與測量管軸線垂直的偏向上發生一磁通量密度為Ｂ的任務磁場。

產品特點

測量不受流體密度、黏度、溫度、壓力和電導率變化的影響；測量管內無阻礙流動部件，無壓損，直管段要求較低。對漿液測量有獨特的適應性；合理選擇傳感器襯里和電極材料，即具有良好的耐腐蝕和耐磨損性；轉換器采用新穎勵磁方式，功耗低、零點穩定、精確度高。

應用范圍

產品主要用于冶金、石化、造紙、輕紡、給排水、污水處理以及醫藥、食品、生物和精細化工工業領域


測量介質
蒸汽、壓縮空氣、煤值氣、液體等中高流速介質
執行標準
電磁流量傳感器
檢定規程
插入式電磁流量計
精度等級?
±2.5%
氣體或蒸汽
±2.5%
重復性
液體：≤0.2%? ? 氣體或蒸汽：≤0.5%
量程比
1：10-1：20
使用條件
介質溫度T2（中溫型）：-40°C~-280°C T3（高溫型）：-40°C~350°C
環境溫度
-20°C~60°C
相對濕度
5%-90%? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
