PTL-200-07 雷達水位計

產品概述

PTL-200-07 雷達水位計它基于時間行程原理的測量?jī)x表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖在空間以光速傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。

產品特點

結構精巧、連續準確地測量；對干擾回波具有抑制功能；準確安全節省能源；適用范圍廣，幾乎可以測量所有介質；維護方便，操作簡單。

應用范圍

廣泛應用于鋼鐵行業、有色冶金行業制鋁、制鎳、制鋅、制鈦行業、電力行業、火電、水電、生物發電、水泥行業。

技術參數

                        測量范圍 0.2m至7m（可定制）
測量精度 典型值：±2.5mm
雷達波頻率 60Ghz
測量方式 默認連續測量、RS485輸出建議供電 12VDC
功耗 最大0.5w；待機功耗小于0.1W
輸出方式 RS485標準 MODBUS RTU 協議
儲存溫度 -30°C至+80°C
工作溫度
-30°C至+60°C
安裝方式 螺紋
測量間隔 0.1-60秒可調
天線形式 60Ghz，平面微帶+透鏡
波束角 10度? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
??測量范圍 0.2m至7m（可定制）

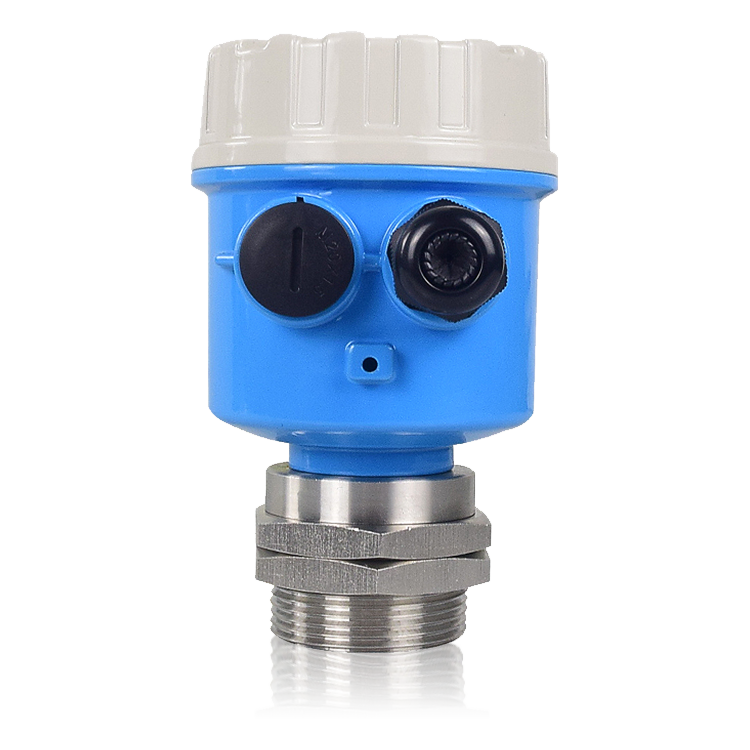

外觀圖

技術文檔

PDF雷達水位計 產品文檔下載
PDF雷達水位計 說明文檔下載

測量范圍	0.2m至7m（可定制）
測量精度	典型值：±2.5mm
雷達波頻率	60Ghz
測量方式	默認連續測量、RS485輸出建議供電 12VDC
功耗	最大0.5w；待機功耗小于0.1W
輸出方式	RS485標準 MODBUS RTU 協議
儲存溫度	-30°C至+80°C
工作溫度	-30°C至+60°C
安裝方式	螺紋
測量間隔	0.1-60秒可調
天線形式	60Ghz，平面微帶+透鏡
波束角	10度? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
??測量范圍	0.2m至7m（可定制）
