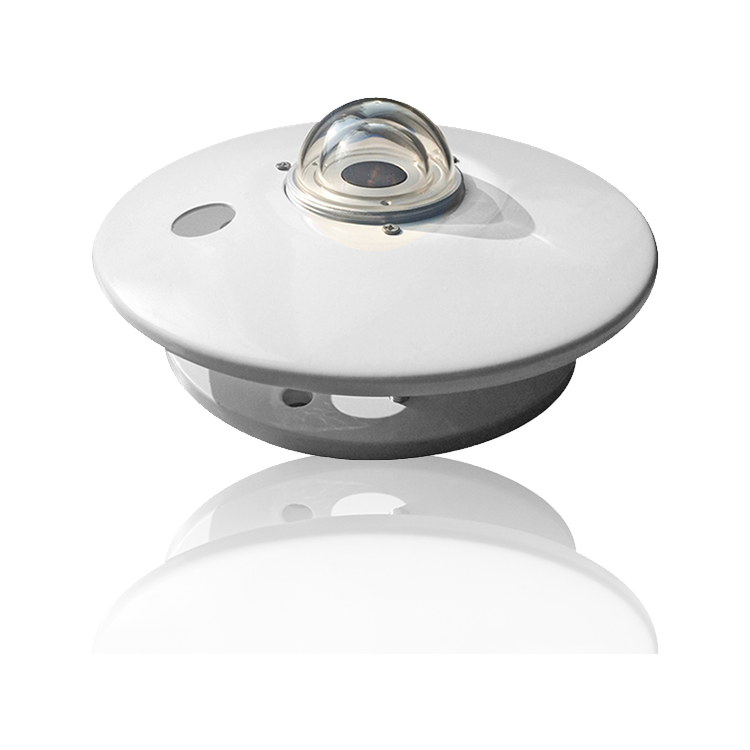

PTH-700-15 太陽總輻射傳感器

產品概述

PTH-700-15 太陽總輻射傳感器采用熱電感應原理，與各種輻射記錄儀或輻射電壓表配合使用，能夠精確地測量太陽的總輻射。該表核心感應元件，采用繞線電鍍式多接點熱電堆，其表面涂有高吸收率的黑色涂層。熱接點在感應面上，而冷結點則位于機體內，冷熱接點產生溫差電勢。在線性范圍內，輸出信號與太陽輻照度成正比。

產品特點

外觀結構設計合理、美觀大方，安裝簡便；穩定性好，抗外界干擾能力強，測量精度高。能長期穩定工作；防塵罩采用特殊處理，減少灰塵吸附，有效防止環境因素對內部元件的干擾，能夠較為精準地測量光合有效輻射量。

應用范圍

廣泛適用于太陽能、風能發電、太陽能熱水器與太陽能工程、天氣與氣候的研究、農林業生態研究、環境科學輻射能量平衡研究、太陽能建筑領域、極地、海洋、冰川氣候研究。

技術參數

測量范圍	0～2000W/㎡
分辨率	1W/㎡
準 確度	±3%
靈敏度	7～14μV?㎡／W
光譜范圍	0.3-3μm
響應時間	≤35 秒(99％響應)
內 阻	約 250Ω
非線性誤差	≤±3％
光譜選擇性	≤±10%
傾斜響應誤差	≤±5%? 方位響應誤差：≤±30W/㎡? 溫度誤差：≤±8％（-40℃～+40℃）
年穩定性	≤±3％
供電	DC 5V或DC 9-30V?? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
輸出	4-20mA、0-5V、RS485（默認 Modbus）
工作環境溫度	-40℃～+50℃ ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??
